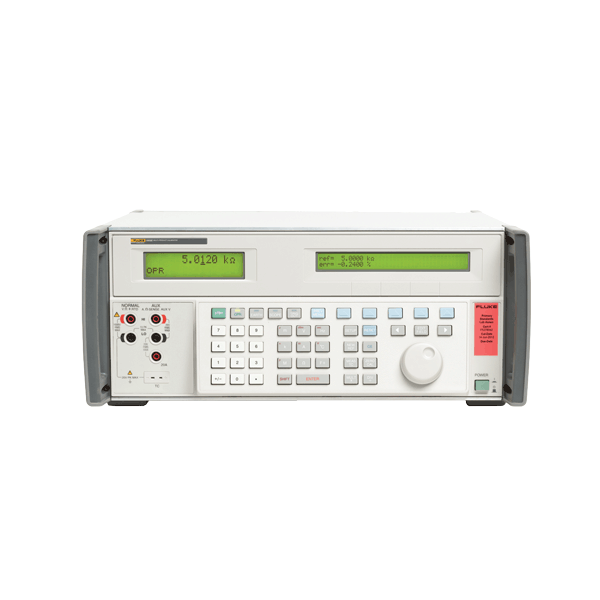

Fluke 5502E je najjednostavniji i najekonomičniji višefunkcijski kalibrator električnih veličina za kalibraciju industrijskih multimetara, strujnih klešta, merača temperature i zapisivača podataka namenjen izvođenju svakodnevnih kalibracija u laboratoriji ili na terenu, koji objedinjuje 7 mernih funkcija.
Promene u samoj konfiguraciji unutrašnjih spojeva i posebni osigurači štite instrument od posledica previsokih napona ili struja na priključnim terminalima.
Fluke 5502E omogućava kalibraciju:
Svih vrsta ručnih multimetara.
Laboratorijskih multimetara (do rezolucije 4½ mesta).
Strujnih klešta i strujnih adaptera do 1025A (sa opcionim namotajem 5500A/COIL) ili direktno do 120A sa opcionim strujnim pojačalom 52120A, ili do 3000A u kombinaciji sa opcionim strujnim pojačalom 52120A i namotajem 52120A/COIL3KA, ili sve do 6000A u kombinaciji sa opcionim strujnim pojačalom 52120A i namotajem 52120A/COIL6KA.
Otpornih (RTD) merača temperature i merača temperature sa termočlanovima (TC).
Zapisivača podataka (data loggers).
Pisača i crtača za snimanje podataka (strip and chart recorders).
Ugradnih (panelnih) merača.
...i više; grafičkih multimetara, CR merača, nekih procesnih kalibratora,...
Osnovne tehničke specifikacije kalibratora Fluke 5502E su:
Jednosmerni napon do ±1020V.
Jednosmerna struja do ±20,5A (do ±100A sa opcionim strujnim pojačalom 52120A).
Kontinuirano promenjiva otpornost do 1100MΩ.
Naizmenični napon 1mV do 1020V u frekventnom području 10Hz do 500kHz kod sinusnih oblika signala.
Naizmenična struja 29µA do 20,5A u frekventnom području 10Hz do 30kHz kod sinusnih oblika signala (do 120A sa opcionim strujnim pojačalom 52120A u frekventnom području 10Hz do 10kHz kod sinusnih oblika signala, ili do 3000A u kombinaciji sa opcionim strujnim pojačalom 52120A i namotajem 52120A/COIL3KA, ili sve do 6000A u kombinaciji sa opcionim strujnim pojačalom 52120A i namotajem 52120A/COIL6KA).
Kapacitivnost 220pF do 110mF.
Temperatura termočlanova (11 tipova) -250°C do +2316°C.
Temperatura otpornih RTD članova (8 tipova) -200°C do +800°C.
Frekvencija 0,01Hz do 2,0MHz.
Podaci za mernu nesigurnost svake veličine, uključujući stabilnost, temperaturni koeficijent, linearnost, regulaciju napajanja i opterećenja i spoljnih standarda upotrebljenih pri etaloniranju kalibratora, sa čime se takođe određuje ukupna merna nesigurnost kalibratora Fluke 5502E u određenom temperaturnom području rada.
99% interval pouzdanosti izrade tehničkih specifikacija.
IEEE-488 (GPIB) i RS-232 ulaz.
Mogućnost automatizacije kalibracionih postupaka i dokumentovanja mernih rezultata uz upotrebu opcionog MET/CAL® Plus Calibration Management Software paketa.
Posebno oblikovan opcioni transportni kofer 5522A/CARRYCASE, koji se otvara sa dve strane, namenjen je lakšem transportu i radu na terenu, omogućava upotrebu instrumenta, dok je jos u koferu.
Opcioni transportni kofer 55XX/CASE sa točkićima.
Garancija: 12 meseci.
Komplet sadrži:
Fluke 5502E višefunkcijski kalibrator
Kabal za napajanje
NIST kalibracioni sertifikat
Uputstvo za upotrebu
Opcije:
5500A/LEADS komplet kalibracionih mernih vezica
5500A/COIL namotaj sa 50 navoja
5522A/CARRYCASE kofer sa točkićima, koji se otvara sa dve strane
55XX/CASE kofer sa točkićima
Fluke 52120A strujno pojačalo
52120A/COIL3KA namotaj sa 25 navoja
52120A/COIL6KA namotaj sa 50 navoja
